汽車線束簡單介紹

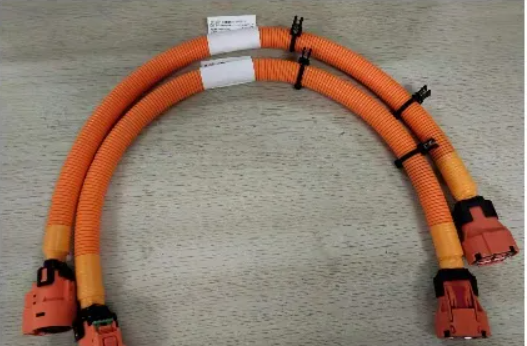

由于新能源車的興起，導致從前適應12V的低壓線束已不能滿足高壓電的需求。高壓線束便應運而生了。相比低壓線束，新能源汽車中的車內高壓線束主要是對車輛提供高壓強電，在新能源汽車中屬于高安全件。高壓線束具有大電壓/大電流、大線徑等特點。同時由于高電壓容易導致電磁干擾，所以高壓線束一般采用屏蔽電線。根據法規要求，高壓線束絕緣外層需要用醒目的橙色起到一個提醒警示的作用。

有人認為高壓線束會是線束界的藍海，但是由于線束本身的限制，還是有諸多局限性

①線束輕量化導致線束不斷被壓縮

汽車線束作為整車重要零部件，占整車總重量的2%，而汽車線束中銅導線重量占比達到75%，所以目前各大線束廠都在推出鋁導線的解決方案。同時主機廠也要致力于研發控制器集成化以減少走線的設計。例如特斯拉對 Model S 與 Model X 對架構進行改革，車內僅由駕駛域、動力域、底盤域、座艙域、車身域等域控制器構成，因此極大減少 ECU 的數量并同步縮短了 CAN 總線的長度，Model S 線束長度約為 3km。高壓線束也是同樣。目前高壓系統多功能集成的設備端很多，例如將DCDC，OBD集成在PDU上以減少高壓線束的數量。

②生產自動化程度低

線束是勞動密集型產業。除了切線、剝絕緣皮、壓端子、絞線等前工程可以通用設備完成(也需要人工操作機器)，后工程中布線、外裝等幾乎都是靠人力完成。無法實現自動化，人工成本高。
